1 故障現象
某A912挖掘機,其上的變量泵損壞,按照功率、轉速、壓力和流量,用國產A8V型變量泵代替原A8V80型變量泵。但該泵裝上后,挖掘機出現下面的情況:無論做任何動作,發動機都有熄火的趨勢,轉速急劇下降,不能正常工作。拆檢后,發現泵上鋁封處已經動過,分析認為是調節器的調整有問題(按規定用戶一般不允許自己調整)。
2 故障排除

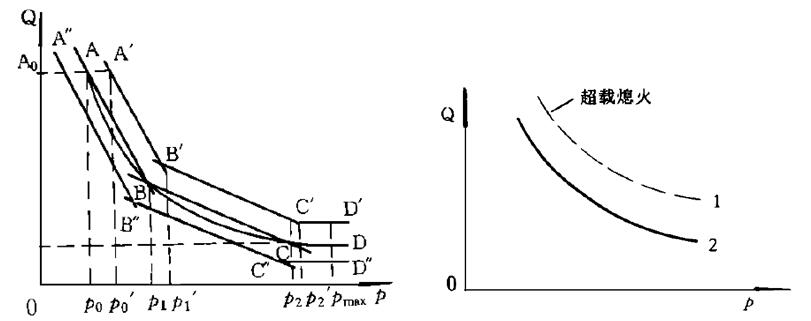

挖掘機出現上述故障,說明發動機起動后,即處于超載狀態。原因是由于調節器中調整螺釘位置已改變,從而改變了其恒功率特性曲線,如圖中的A’B‘C’D’曲線。由圖9-68可見,任意一點P’Q’>PQ,即壓力和流量功率曲線已高于該發動機的功率曲線(在其上面)。
1—故障排除前壓力和流量的功率曲線
2—故障排除后壓力和流量的功率曲線
將外彈簧套向外旋轉,減小外彈簧的預緊力;將內彈簧套向里旋轉,使內彈簧提前起作用;同時,將調節螺釘向上調節,增加心軸向上移動的距離,增加流量的變化范圍。調整后(已經過儀器測試),恒功率特性曲線變?yōu)锳”B”C”D, (A”B”C”D與ABCD相重合或在其下邊),如圖圖9-69中曲線2。將泵安裝好后,挖掘機一切動作正常。
3日常維護
日常維護保養,一般不需要拆卸恒功率變量泵,更不準隨意調節螺釘。泵的參數在挖掘機出廠時已一一調好,在沒有測試手段的情況下,泵上鋁封處不能亂動,否則直接影響泵的性能,甚至造成嚴重事故。屬于下列情況之一者,可以拆卸、檢查液壓泵(在無測試調整手段情況下,不能解體調節器或擰動調節螺釘)。
(l)出油口的高壓軟管中有一根或兩根振動嚴重,甚至伴有一定的噪聲(將泵體和調節器分開,檢查泵體的內部,不需解體調節器)。
(2)當負載加大時,柴油機轉速下降嚴重,而柴油機和其余有關部件卻無故障。
(3)機器需要大修或液壓油污染嚴重(不需要分解調節器),或花鍵軸嚴重拉毛(不需分解調節器)。
