力士樂齒輪泵其基本構成是：

REXROTH齒輪泵安裝法蘭（1），殼體（2），帶直接傳動的罩蓋（3），小齒輪軸（4），內嚙合齒輪（5），滑動軸承 （6），REXROTH齒輪泵軸向墊片（7）和止動銷（8），以及由扇形體（9），扇形支撐體（10）和密封輥（11）組成的徑向補償。

德國力士樂齒輪泵的吸油和排油過程
    根據流體動力學安裝的小齒輪軸（4）按所示旋轉方向傳動內嚙合齒輪（5）。
    REXROTH齒輪泵通過在吸油區域中打開的齒側間隙來加注油液。油液通過小齒輪和內嚙合齒輪之間的齒側間隙從吸油區域（S）輸送到壓力區域（P）。
    由此，油液從閉合的齒側間隙排出并輸送到壓力油口（P）。吸油區域和排放區域由徑向補償元件（9 至 11）以及內嚙合齒輪和小齒輪軸之間的齒輪嚙合分隔開。

德國BOSCH力士樂齒輪泵徑向補償
    徑向補償元件包括扇形體（9），扇形支撐體（10）和密封輥（11）。扇形體（9）和扇形支撐體（10）排列在壓力場中，因此產生的壓力基本上由止動銷承受。

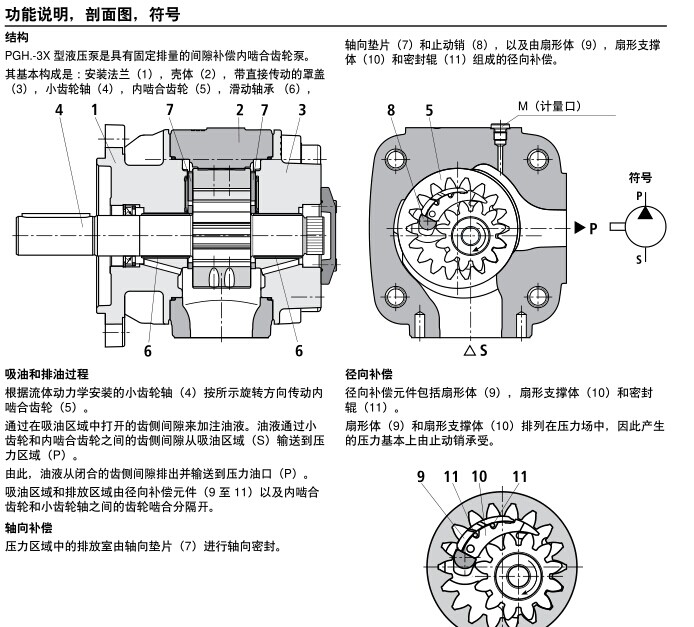

力士樂PGH4-3X齒輪泵功能說明與剖面圖
