工業用T6C-(003~031)系列單聯葉片泵規格參數及介紹

發布時間：2022-12-30瀏覽次數：1101

工業用T6C系列單聯葉片泵規格：T6C-003 , T6C-005 , T6C-006 , T6C-008 , T6C-010 , T6C-012 , T6C-014 , T6C-017 , T6C-020 , T6C-022  , T6C-025 , T6C-028 , T6C-031

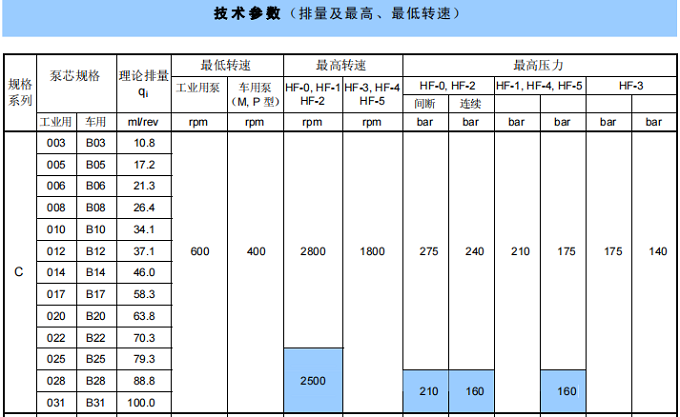

丹尼遜T6C系列單聯葉片泵參數：

丹尼遜T6C系列葉片泵流量規格:
 T6列葉片泵具有 3 種規格（C, D 及 E）的殼體，每種規格殼體可配裝相應系列具有不同排量的泵芯組件，組成本型泵的一個規格系列，在吸口為大氣壓條件及以最高轉速運行時，各規格系列的流量及排量范圍為：
C 系列：10 至 100 ml/rev（1200 rpm 時，3 至 31 gpm）；

丹尼遜T6C系列葉片泵優特點：
.. 工作壓力高 － 額定工作壓力高達 275 bar，由此可減小液壓執行機構、液壓控制閥以及配管的尺寸，使安裝成本降低。若降低工作壓力使用，可延長工作壽命；
.. 容積效率高 － 典型的容積效率為 0.94，即使在加載的情況下也具有很高的容積效率，由此可提高生產率，減少發熱和降低液壓設備的運行成本，并允許滿壓力工況下的轉速低至 600 rpm（車用型泵更可低至 400rpm）；
.. 機械效率高 － 典型值為 0.94，減小了能量損耗；
.. 轉速范圍寬 － 轉速范圍為 600～2800 rpm（車用型泵為 400～2800 rpm），結合在小規格殼體中安裝大排量的泵芯組件的方式，可優化工作狀態，降低噪聲；
.. 低轉速（600 rpm，車用型泵為 400 rpm）、低壓力及高粘度（860 cSt，車用型泵為2000 cSt）運行能力 － 使 T6 系列葉片泵能適應低溫工況，功耗小且無卡滯危險；
.. 壓力脈動小 － 約±2 bar，由此可減小液壓管道的噪聲，并延長液壓回路中其它元件的使用壽命；
.. 噪聲低 －提高了工作的安全性，增加了被接受程度。
.. 抗污染能力強 － 本系列泵采用雙唇結構的葉片，具有極強的抗污染能力，使用壽命長；
.. 可選的結構參數和形式豐富 － 如：泵芯排量、傳動軸形式、油口的配置形式等，便于用戶按安裝需要進行選擇；
.. 安裝形式的多樣性 － 對雙聯泵可有 32 種安裝的組合形式，而對三聯泵則可有多達 128 種安裝的組合形式，由此可降低成本并提高性能。
.. 廣泛的適用性 － 安裝方式符合 SAE J744a 和 ISO 3019-1 規定的 2 孔法蘭形式，并配備有各種平鍵和花鍵傳動軸供選用。對于車用型泵，還具有 T 型傳動軸（符合SAE J718c）選項，允許直接與拖拉機配裝（轉速 540～1000 rpm）；
.. 雙重軸封選項 － 車用型泵具有雙重軸封的型式（T6*P 型），帶有泄油接口，可直接安裝到齒輪箱上。

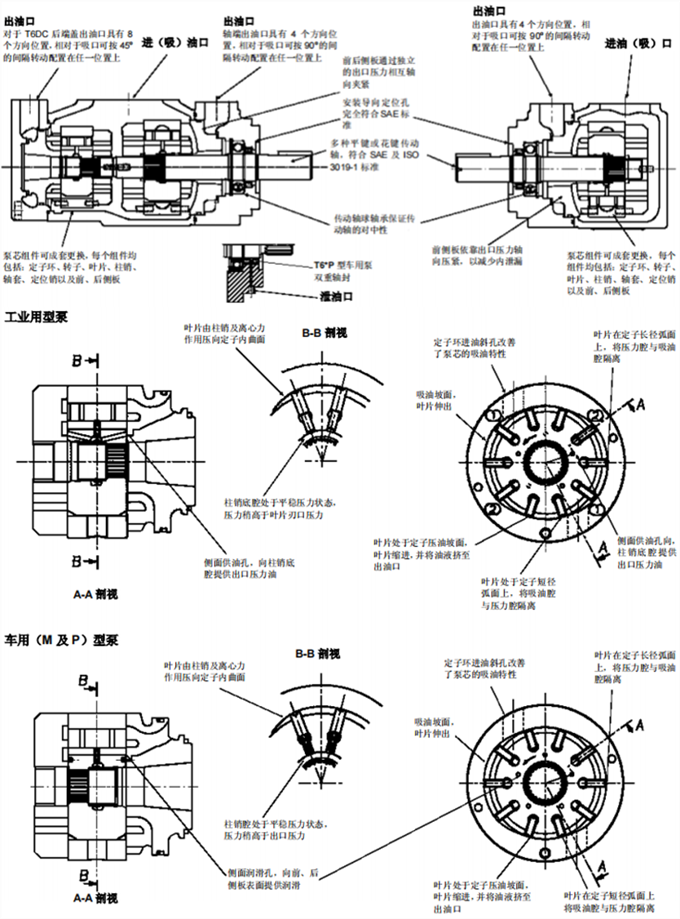

丹尼遜T6C系列單聯葉片泵剖視圖：
