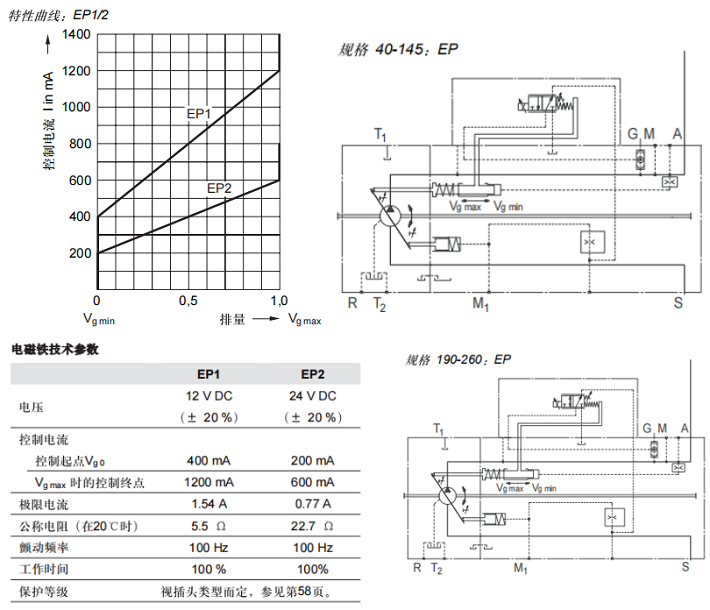

力士樂A11VO變量柱塞泵- EP電子控制，帶比例電磁鐵

帶比例電磁鐵的電子控制可調節泵的排量，使其與電磁鐵電流成比例，從而產生電磁力，直接作用于引導泵控制活塞的控制閥芯控制比例電磁鐵需要12VDC (LE1)或24V DC (LE2)的直流電源。

控制從Vg min至Vg max
隨著先導壓力的增加，泵擺向較大的排量。
無控制信號的起點位置(控制電流) :
-工作壓力和外部控制壓力< 30 bar: Vg max
-工作壓力或外部控制壓力> 30 bar: Vg min
如果要將泵從起點位置Vgmax擺至Vgmin,需要施加130bar的控制壓力。
所需控制壓力可從負載壓力或油口G處外部提供的控制壓力獲得。
為保證工作壓力小于30時的控制，油口G處需要的控制壓力約為30 bar。
注:
如果油口G處不需要外部控制壓力，應將梭閥從泵上取下，并堵住.油口G。
注:
只有當使用礦物液壓油以及油箱內油溫達到最高80C時，才需要在油箱內安裝帶EP控制的泵。
控制比例電磁鐵可使用以下電子控制裝置:
-比例放大器PV(參見RC95023)
-電子控制裝置RC ( 參見RC 95200)
