AZMF,AZMN,AZMG系列力士樂齒輪泵，REXROTH齒輪泵特征及應用

發布時間：2023-07-24瀏覽次數：388

REXROTH齒輪泵特征及應用

AZMF,AZMN,AZMG系列REXROTH齒輪泵概述：

力土樂的外嚙合齒輪馬達有三種不同的型號，具有不同的排量，通過采用不同寬度的齒輪來實現。
使用不同的法蘭、軸、閥和內置轉速傳感器，可提供不同的馬達型號。

AZMF,AZMN,AZMG系列力士樂齒輪泵特性：
高壓，尺寸小，重量輕
轉速范圍大
粘度和溫度范圍廣
雙向馬達，適用于二扇區和四扇區操作

AZMF,AZMN,AZMG系列力士樂齒輪泵應用領域：
筑路機械，如壓路機和攤鋪機
農業機械和林業技術，如收割機和林業機械
街道車輛，例如公共汽車、卡車和特種車輛，尤其是在靜液壓風扇傳動方面的應用

外嚙合齒輪馬達
AZMF ..AZMN ... AZMG

型號：
F =8...22.5cm3/rev
N = 25和28cm3/rev
G=22.5... 45cm3/rev

功能
將高壓油供給馬達時，可從伸出殼外的軸獲取一個扭矩。此處，單向馬達和雙向馬達是有分別的。
單向外嚙合齒輪馬達
這種馬達采用了非對稱結構，即高壓側和低壓側是固定的，不能隨意交換。這樣就無法進行可逆操作。為了確保馬達高效，采用了一種特殊的磨合方法。泄漏油在內部被排至出油側。出油口的壓力受軸封限制。

雙向外嚙合齒輪馬達
外嚙合齒輪馬達的運作方法與泵相反。但是，雙向馬達具有一個特殊功能。其對稱結構意味著高壓或低壓腔與軸承和軸封腔是分開的。所產生的泄漏油通過外殼蓋中-一個獨立的密封腔排出。這種排油方法使馬達通過回油管路卸這種排油方法使馬達受制于回油管的壓力，反過來又可以實現串聯連接。由于軸封和回油之間連接，標準的馬達和泵最多只能承受約3 bar的壓力。
圖中顯示了適用于四扇區操作的雙向齒輪馬達，四扇區即兩個方向上的輸出和輸入扭矩。(如果出現反向負載，則液壓馬達會變成泵。

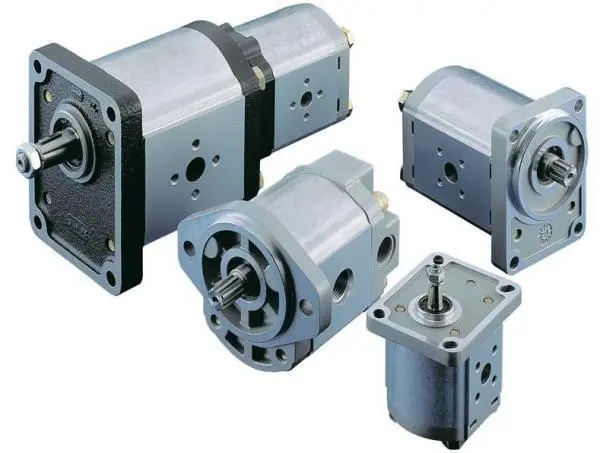

AZMF,AZMN,AZMG系列力士樂REXROTH齒輪泵
